PCB用产品解决方案

PCB用产品解决方案

IDEC产品阵容丰富，涵盖继电器、端子台及电路保护器等各类产品。我们为您介绍可实现小型化、省接线、省工时的PCB用产品。

print-hero

在控制机器开发中培养起来的，创业超过75年IDEC技术

IDEC品质

为满足随时代不断变化的客户需求，IDEC除了为客户提供一系列以控制技术为核心的产品及解决方案之外，还利用核心技术提供新价值，助力未来的产品制造及生活。我们还构建了实现“质量IDEC”的质量保证体制，积极致力于开发、生产、销售、服务，从而为客户提供“安全”“放心”的产品和服务。

print-img01

print-img02

进一步扩充小型、省接线、省工时的PCB用产品

作为解决控制箱及控制部的小型化课题、以及节省开发和组装工时的对策，将控制部分散，并采用PCB
的情况越来越多。通过将控制部从一个大的控制箱中分割出来模块化，从而提高通用性，完善开发、生产、
销售、维护的价值链。
而且，随着为打造新常态环境而问世的新装置、以及采用IoT技术的设备不断增加，对PCB搭载的设备的
需求日益增长。IDEC一直以来从事继电器、端子台、电路保护器等PCB搭载设备的开发、制造、销售，
今后还将继续致力于向市场投放新产品。

PCB用继电器

拥有各种各样特长的继电器

RC1V A D12 thumb

RC 系列

小型低背继电器

1c触点・16A、 2c触点・8A 的大容量
宽12.8mm × 高16.5mm（平均尺寸、RC2V型）

  • UL、c-UL、VDE、CQC认证产品

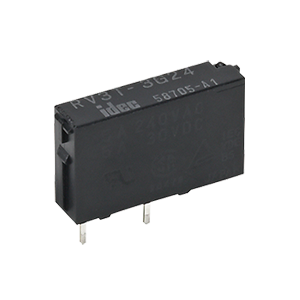

print-RV3T

RV3T 系列

省空间接口继电器

1a触点・5A。
宽5mm × 高12.5mm（平均尺寸）

  • 高灵敏度120mW

  • 易于PCB走线设计的SIL型端子排列

  • 全部机种均为密封型，可整体清洗

  • UL、c-UL、TÜV认证产品

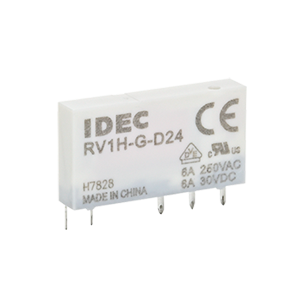

print-RV1H

RV1H 系列

省空间接口继电器

1c触点・6A的大容量＋ 高可靠性金触点
宽度5mm

  • UL、c-UL、VDE认证产品

print-RJ1V

RJ 系列

耐久性优越的功率继电器

  • 1a、1c触点・12A/16A、2a、2c触点・8A的大容量

  • IDEC 独特的复位弹簧结构确保优越的耐久性

  • UL、CSA、VDE认证产品

  • 取得Lloyd、DNV船级社认证

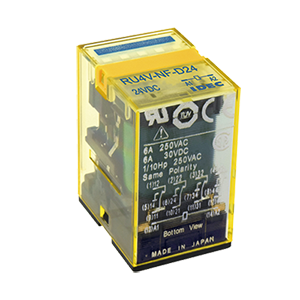

print-RU4V

RU 系列

追求高性能与易用性的继电器

  • 取消触点电路中的导线，使结构更简单，高可靠性

  • 涵盖从微小负载到最大额定值的广泛电流范围

  • 长寿命设计

  • UL、CSA、VDE认证产品

  • 取得Lloyd、DNV船级社认证

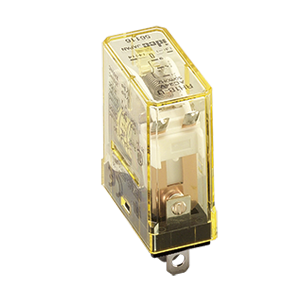

print-RH

RH 系列

小型功率继电器

1c～4c触点・10A 小型尺寸

  • 小型、长寿命的功率继电器

  • UL、CSA、VDE认证产品

  • 取得Lloyd、DNV船级社认证
    （RH2及RH4）

强制导向式继电器

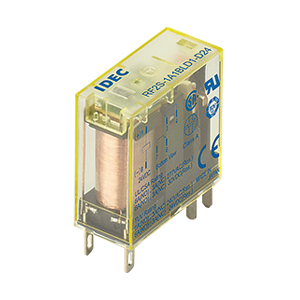

print-RF2

RF2 系列

1a1b、2c触点・6A小型

  • 省空间的2极强制导向式继电器

  • 具备保护等级为RTⅢ型/LED标配型/反电动势抑制用二极管标配型

  • UL, CSA, TUV认证产品

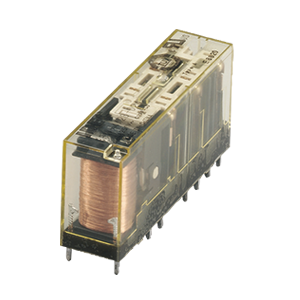

print-RF1V

RF1 系列

4、6极型・6A

  • 高耐误动作冲击性能：200m/s2以上

  • 容易实现安全继电器模块、安全控制器的输出增设

  • UL, CSA, TUV认证产品

PCB用端子台

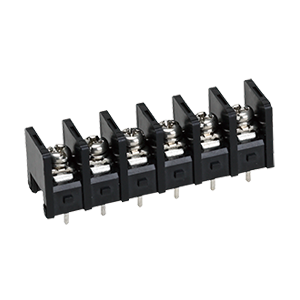

print-BP101S

BP 系列

备有品种丰富的端子尺寸

  • 主体采用阻燃性（UL94V-0）、耐化学品性优异的PBT树脂

  • 还备有“附带背面格栅的端子台 BP101V”以确保绝缘距离、实现省空间

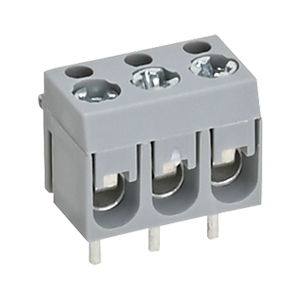

print-BPS103

BPS系列

PCB用超小型端子台

  • 可组合任意块数

  • 备有易用的标记板

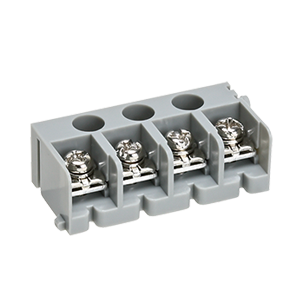

print-BPL124

BPL系列

组合后，可构成任意极数的块状端子台。

  • 适用于NC装置、各种电源盒等电子设备、装置

  • 备有3种端子方向，3种端子形状

  • 还可安装到金属面板

  • 备有易用的标记板

PCB用电路保护器

备有直插型和弯角型。

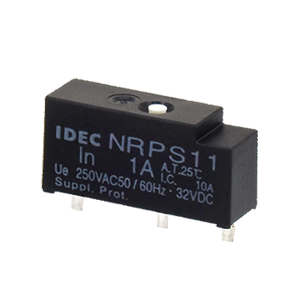

print-NRP

NRP 系列

优于保险丝的经济性

  • 直插型可利用组装机自动安装到PCB 上。

  • 备有非密封型和密封型。直插型可在焊接后清洗

  • 高可靠性的过电流保护

  • 采用热脱扣式（双金属片式），不会像保险丝一样因浪涌电流等
    造成的劣化而发生误动作（断开）。

  • 能实现过载保护

  • 使用寿命达200 次（额定电流的200% 跳闸时）。

  • 附带便于电路检查的手动关闭机构
