安全继电器模块和安全控制器是用于控制系统安全相关部分的装置，用于执行控制，使机器只有在确认安全时才允许操作。

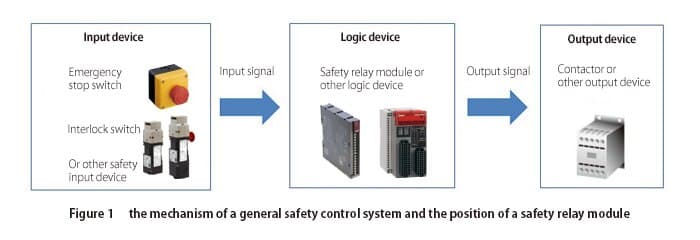

具体来说，它检查来自紧急停止开关和联锁开关等输入的信号，确定它是安全的，并根据该确定的结果控制连接到输出的接触器和其他设备。也就是说，安全继电器模块和安全控制器作为逻辑单元在控制系统的安全相关部分中起着核心作用（图1）。

安全继电器模块/安全控制器

一个典型的安全继电器模块在一个外壳中包含几个强制导向继电器和电子元件。它也被设计安装在控制面板内。在DIN轨道上)

安全继电器模块/安全控制器在控制系统安全部分的作用

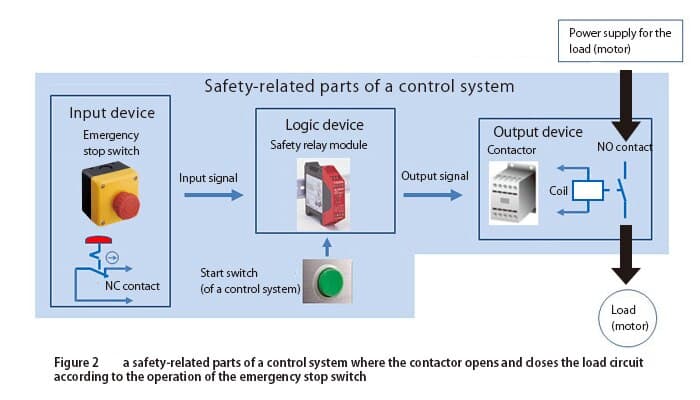

首先，将说明控制系统安全相关部分的总体功能。例如，我们使用一个具有安全功能的系统，其中接触器根据紧急停止开关的操作打开和关闭负载（电机）电路（图2）。如果在电机运行时按下急停开关，则电机立即停止。

紧急停止开关使用NC（常闭）触点，常闭（接通）并输出指示安全状态的信号（安全信号）。另一方面，如果出现一些问题，使用紧急停止开关（按下），NC触点断开（关闭），不再输出安全信号。

安全继电器模块/安全控制器在输入紧急停止开关的安全信号并按下控制系统的启动（激活）开关时，向接触器输出一个信号，允许电机运行。当接触器触点闭合（接通），电源供电时，电机开始运转。注意，接触器触点为NO（常开），当没有来自安全继电器模块的信号时，接触器触点为open （off）。

在这类安全控制系统中，如果在电机运行时按下急停开关，则安全信号不再输入安全继电器模块，安全继电器模块停止向接触器输出信号（允许电机运行的信号）。相应的，接触器的NO触点也打开（关断），电机停止。

此外，当紧急停止开关被按下时，即使启动开关被按下，安全继电器模块也不会向接触器输出信号（允许电机运行），因此电机不运行。要重新启动电机，必须先将急停开关复位（脱离激活状态），然后再分别按下启动开关。

安全控制器

安全控制器是一种安全装置，与安全继电器模块一样，是控制系统安全相关部分的逻辑单元。

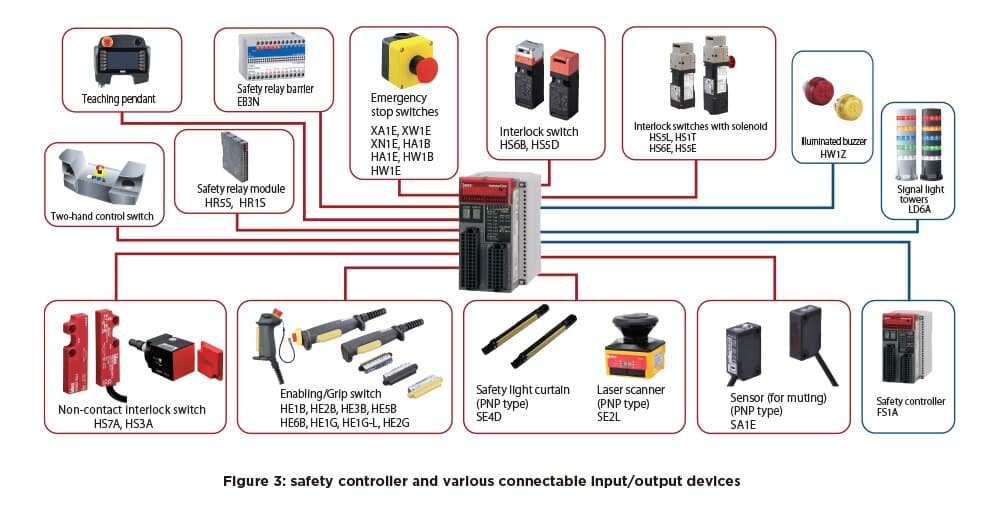

随着机器变得越来越复杂和各种安全装置的引入，控制系统中与安全相关的部分将继续变得越来越复杂。安全控制器可以说是一种兼具高安全性能和易用性的设备，因为可以通过CPU功能轻松设置确保机器安全所需的各种安全装置的逻辑处理和组合（图3）。
