分组安全标准IEC60204-1: 2016 | 中国
内容
1. IEC 60204-1的定位 Positioning of IEC 60204-1
2. 电压范围和工作环境 Voltage range and operating environment
3. 与工厂电源的连接 Connection with the electrical supply of the factory
4. 触电防护 Protection against electric shock
5. 设备保护 Protection of equipment
6. 等势成键 Equipotential bonding
7. 控制电路和控制功能 Control circuits and control functions
8. 操作员接口 Operator interface
9. 控制齿轮的位置、安装和外壳 Location, mounting, and enclosure of control gear
10. 电缆的选择 Selection of cables
11. 布线实施 Wiring practices
12. 警告标志 Warning signs
13. 技术文档 Technical documentation
1. IEC 60204-1的定位
ISO 12100描述了IEC 60204-1“机械安全-机械电气设备-第1部分：一般要求”应参考基于风险评估结果的电气危险源措施。IEC 60204-1是机械安全领域的重要标准，是保证电气设备安全的基础。
本标准有以下三个目的：
▪ 人身和财产的安全（包括设备、装置、部件等）
▪ 控制响应一致性
▪ 易于操作和维护
其目的不仅包括防止人员受到“电击”，而且还包括防止机器本身、使用的设备和工件部件因“电气火灾”等而损坏。此外，该标准还旨在确保“对预期控制的响应”、“基于人体工程学原理的可操作性”和“易于维护”。描述了实现这些目标的要求。
本标准的适用范围如下：
▪ 用于工作时不能用手携带的机器的电气、电子和可编程电子设备和系统（包括以协调方式一起工作的一组机器）
▪ 机器内部的电气设备从电源的连接点接起，额定供电频率不超过交流1000v /直流1500v，额定供电频率不超过200hz的电气设备
本标准没有规定适用于机器电气设备的附加和特殊要求，例如：
▪ 在露天（建筑物或其他防护结构外）使用的机器
▪ 使用、加工或生产潜在爆炸性物质（油漆、锯末等）的机器
▪ 在潜在爆炸性和/或易燃环境中使用的机器
▪ 当使用或生产某种材料时，有特殊风险的机器
▪ 用于矿山的机器
▪ 缝纫机、机组和系统（IEC 60204-31规定）
▪ 起重机械（IEC 60204-32规定的起重机、葫芦等）
▪ 半导体制造设备（IEC 60204-33规定）

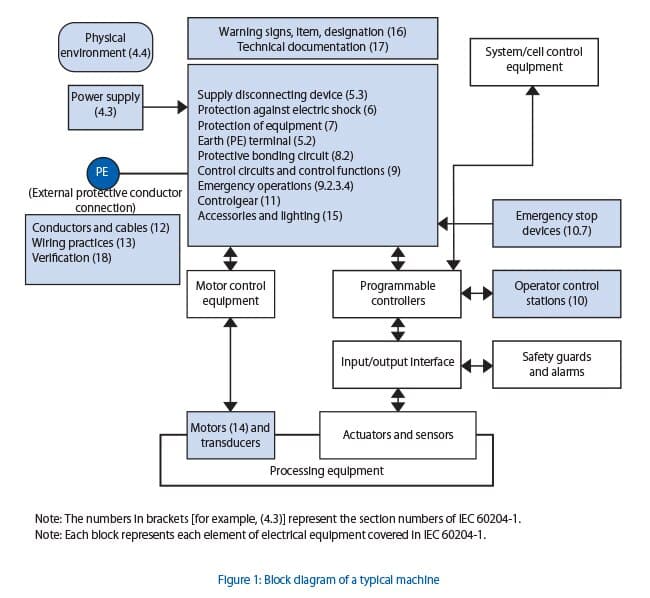

图1显示了与该标准相关的部分。

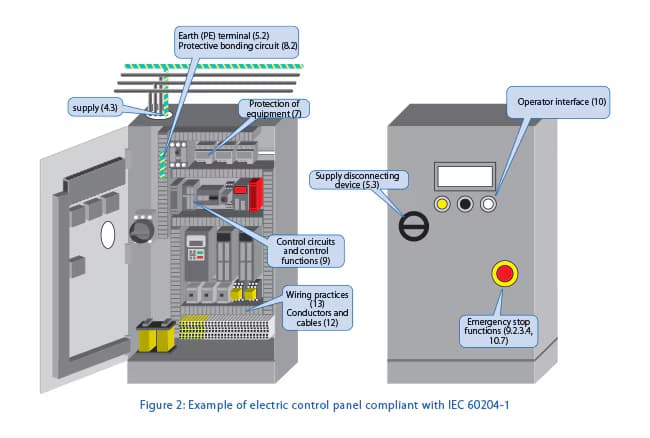

在图2中，图1应用于电气控制面板。
2. 电压范围和工作环境
一、使用的电气部件和电气设备应满足下列要求：
• 适用于预期用途
• 如果适用，符合相关的IEC标准
• 按照供应商的使用说明使用
除满足上述要求外，电气设备还应在下列条件下正确运行。
电压范围（4.3）
电气设备应在下列任何一种供电条件下正确运行。
交流电源（4.3.2）
电压：稳态电压：0,9 ~ 1,1的标称电压频率：0,99 ~ 1,01的标称频率连续或0,98 ~ 1,02短时间。
电压中断：电源中断或零电压在供电周期内任意时间不超过3ms，连续中断间隔大于1s。
直流电源（4.3.3）
电压：标称电压的0.85至1.15。对于电池驱动的车辆，标称电压的0.7至1.2
电压中断：小于等于5ms
转换设备
电压：标称电压0.9 ~ 1.1
电压中断：不超过20ms，连续中断间隔大于1s。
环境温度（4.4.3）
外壳外部环境温度在5℃~ 40℃之间是设备正常运行的最低条件。
湿度(4.4.4)
在最高环境温度+40℃下，相对湿度小于等于50%时，设备应能正常工作。如果温度较低，则可以接受较高的湿度（例如+20℃下90%）。
高度(4.4.5)
电气设备应在海拔1000米及以下的高度正常运行。
对于在高海拔地区使用的设备，必须考虑到以下方面的减少：
• 耐压
• 设备的切换能力
• 空气冷却效果
运输和储存（4.5）
在运输和储存过程中，设备应设计为长期承受-25°C至+55°C，短期承受+70°C， 24小时或更短时间，或者应采取适当的措施应对极端温度。
3. 与工厂电源的连接

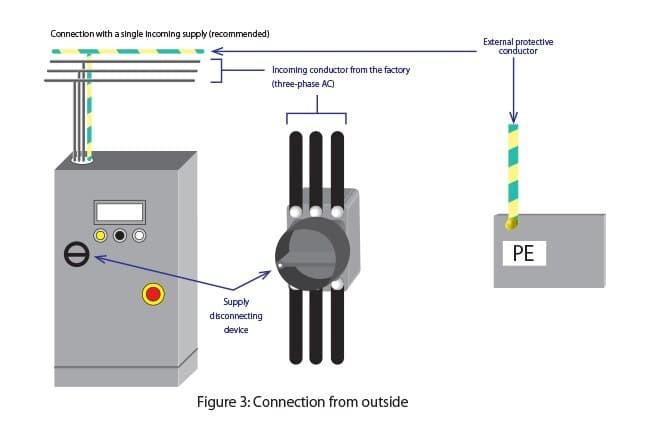

为了将输入电源导体与机器的电气设备（如控制面板）连接起来，电源导体应在电源断开装置或使用插头（插座插座）处终止。此时，建议将机器连接到单个进线电源。

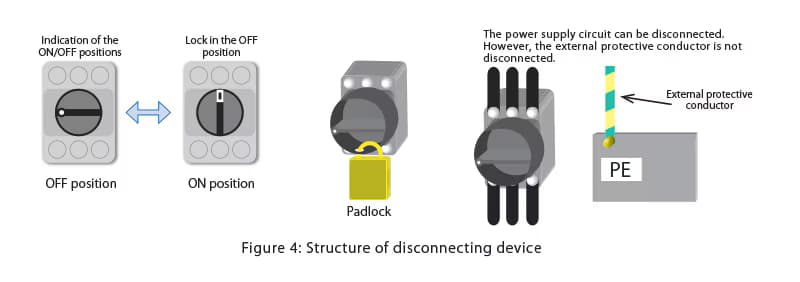

电源断开装置要求（IEC 60947-3为适用标准之一）
机器的每一个进线电源和安装在机器上的每一个车载电源都需要安装一个电源断开装置。(5.3.1)
电源断开装置用于断开工厂与控制面板内部的电源，例如，当维修人员打开控制面板进行某种维护时。通过这种措施，维护人员可以在不接触电气危险源的情况下进行维护。由于电源断开装置具有如此重要的作用，因此应满足以下所有要求。
• OFF（断开）和ON（闭合）的位置应分别用“〇”和“|”标记。
• 可以直观地观察到触点之间的间隙。或者，该设备有一个位置指示灯，不能显示OFF（断开），直到电源导体断开。
• 设备在外壳外部有一个操作装置（例如手柄）。如果不用于紧急操作，建议使用黑色或灰色的拉手颜色。如果用于紧急操作，手柄的颜色应为红色和黄色背景。
• 设备配有测量装置（例如挂锁），将位置锁定在OFF（断开）。
• 电源电路的所有充电导体均可断开。
• 该设备的分断能力足以在熄火时中断最大电机的电流，以及所有其他电机和其他负载的正常运行电流之和。
• 电源断开装置的操作平均值应位于维修水平以上0.6米至1.9米之间的易于接近的位置。建议高度不超过1.7米。
除外电路:

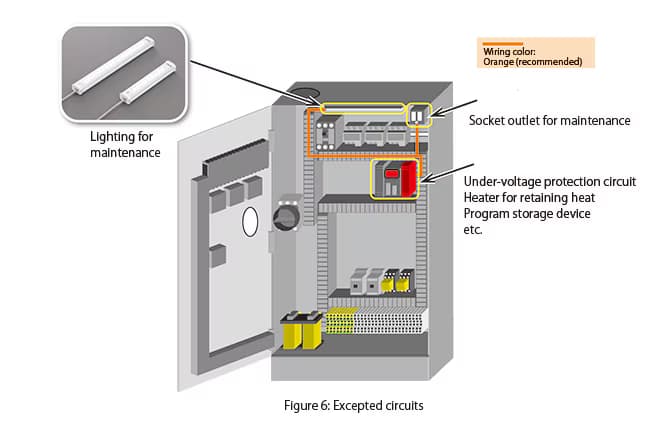

例外电路是指在发生问题或维修期间，为了确保安全，不能用电源断开装置断开的电路。下面的电路可以看作是例外电路。
▪ 需要维护或修理的照明电源电路
▪ 专用于连接维修或维护工具和设备（例如手钻、测试设备）的插座
▪ 只有在电源故障时才提供自动跳闸的欠压保护电路
▪ 供电设备（如温控测量装置、加热器、程序存储装置）正常运行时应保持通电的电路。
但是，建议为这种电路提供自己的断开装置。
4. 触电防护
电气设施应提供保护措施，防止因人体或身体部位与电气设备的带电部分接触而产生电击。
在IEC 60204-1中，带电部分被定义为“在正常使用中带电的导体或导电部分，包括中性导体，但根据惯例，不包括PEN导体（3.1.38）”。
电击有两种类型，定义如下：
▪ 直接接触（3.1.15）：人或牲畜与活部件的接触
间接接触（3.1.34）：人或牲畜与在故障条件下带电的暴露导电部件（注1）的接触
注1：电气设备的导电部分，可触摸，在正常工作条件下不带电，但在故障条件下可带电
上述电击防护措施的定义如下：
▪ 基本保护（3.1.4）：在无故障条件下（绝缘失效）防止触电（由于直接接触）的保护。
▪ 故障保护（3.1.31）：在单故障情况下对间接接触触电的保护
在IEC 60204-1中，这些保护措施的分类如下表1所示。
表1：触电防护方法
| Basic protection（6.2） | Protection by enclosure（6.2.2） | |
| Protection by insulation of live parts（6.2.3） | ||
| Protection against residual voltages（6.2.4） | ||
| Protection by barriers（6.2.5） | ||
| Protection by placing out of reach or protection by obstacles（6.2.6） | ||
| Fault protection（6.3） | Prevention of the occurrence of a touch voltage（6.3.2） | Protection by provision of class II equipment or by equivalent insulation（6.3.2.2） |
| Protection by electrical separation（6.3.2.3） | ||
| Protection by automatic disconnection of supply（6.3.3） | a）TN systems | |
| b）TT systems | ||
| c）IT systems | ||
| Protection by the use of PELV（6.4） | ||
在基本保护方面，为防止机器正常运行时工人直接接触带电部件而触电，采取了“用外壳盖住”、“保持距离”等措施。
故障保护,防止触电的工人因接触导电部分,已经成为生活的一部分一个绝缘失败,要么是采取下列措施:“确保不带电部件发生由于绝缘失败首先”或“自动中断电力供应与过电流保护装置或漏电断路器如果一个接触导电部分成为生活的一部分”。
在PELV防护中，是指在有限的直接接触区域内，通过间接接触或直接接触，使人体免受电击的保护措施。
5. 设备保护
指防止设备因过流或温升而发生故障和电气火灾的措施。典型的措施包括使用过流保护装置来保护设备。
如果电气设备中的电路电流可能超过元件的额定值或导体的允许电流，取其小者，则采用过流保护装置应使用（7.2.1）。
以下情况需要过流保护装置。
▪ 供电导线（7.2.2）
▪ 电源电路（7.2.3）
▪ 控制电路（7.2.4）
▪ 插座及其相关导体（7.2.5）
▪ 照明电路（7.2.6）
▪ 变形金刚(7.2.7)

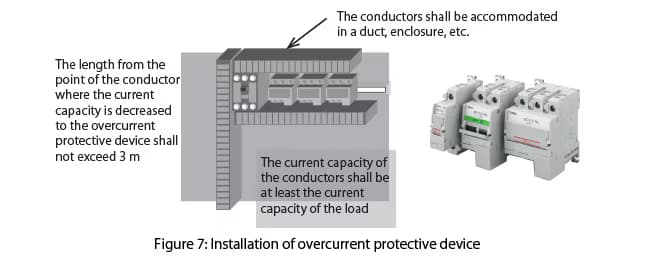

另外，过流保护装置的安装条件如下所示。除非满足下列所有条件，否则应安装过流保护装置。
▪ 所有导体的电流容量应至少等于或大于负载的电流容量。
▪ 从电流容量减小的导体到过流保护装置的长度不得超过3米。
▪ 导体的安装方式应使短路的可能性降低（例如，使用管道或外壳进行保护）。
6. 等势成键
等电位连接是“在导电部件之间提供电气连接，旨在实现等电位（3.1.26）”，包括保护连接和功能连接。
保护键合为“防止触电的等电位键合（3.1.49）”，功能键合为“电气设备正常工作所需的等电位键合（3.1.32）”。
正如标准中所描述的那样，“保护键合是故障保护的基本规定，可以保护人员免受电击”，保护键合起着重要的作用，特别是在绝缘发生故障时。

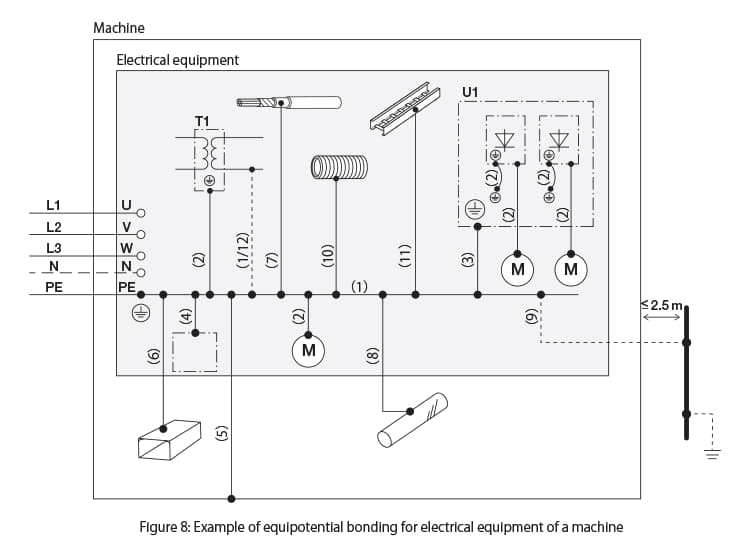

保护键合电路配置有以下组件的互连。(8.2.1)
▪ PE端子（连接外部保护导体的端子）
▪ 机器设备内部保护导体（注）
注：从电气设备的裸露导电部分到保护接地（PE）端子，作为主要故障电流通路的导体。
▪ 电气设备的导电结构部分和裸露的导电部分
▪ 机器的导电结构部分
通过将这些连接起来，在绝缘失效的情况下保护人员免受接地故障和漏电造成的电击。
注意，如果发生接地故障，可能会有大电流通过保护导体。因此，保护导体应能承受大电流产生的热应力。此外，为了确保保护键合电路的导电性，还需要防止对保护导体的机械损伤。
| Protective bonding circuit | |
| （1） | Interconnection of the protective conductor and the PE terminal |
| （2） | Connection of the exposed conductive part |
| （3） | Protective conductor connected to an electrical equipment mounting plate used as a protective conductor |
| （4） | Connection of the conductive structure part of the electrical equipment |
| （5） | The conductive structural part of the machine |
| The part that shall be connected with the protective bonding circuit (shall not be used as a protective conductor) | |
| （6） | Metal duct of a flexible or rigid construction |
| （7） | Metallic cable sheath or armoring |
| （8） | Metallic pipes containing flammable materials |
| （9） | Extraneous conductive parts, if earthed independently from the power supply of the machine and liable to introduce a potential, generally the earth potential. For example, a metallic pipe, fence, ladder, and handrail. |
| （10） | Metal conduit that is flexible or pliable (can be molded manually) |
| （11） | Protective bonding of the support wires, cables tray, and cable ladders |
| Connection to the protective bonding circuit for functional reason | |
| （12） | Functional bonding |
| Legend to reference designations | |
| T1 | Auxiliary transformer |
| U1 | Mounting plate for the electrical equipment |
保护导体的触点需要下列标签或指示之一。
▪ 符号:
▪ 字母“PE”（首选图形符号）
▪ 两种颜色的组合：绿色和黄色
▪ 以上几点的结合
注意：对于功能键接的连接点，建议标注符号：
7. 控制电路和控制功能
正如IEC 60204-1的目的所述，确保控制响应的一致性对于安全性非常重要。因此，存在下列要求。
▪ 控制电路的供电电压
▪ 具有停止和运行等控制功能

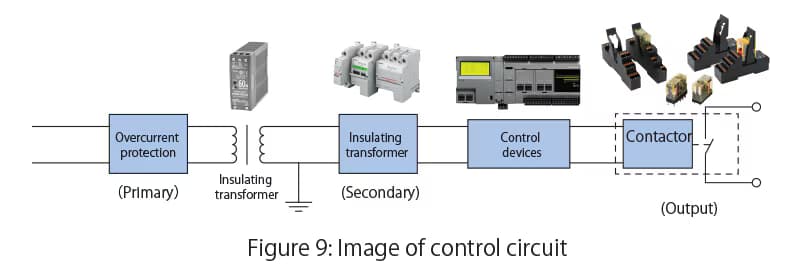

如果控制电路由交流供电，则为控制电路提供变压器应使用。
这种变压器应该有单独的绕组。(9.1.1)
此外，控制电路电压不应超过以下值。(9.1.2)
交流控制电路
▪ 标称频率50hz，230v
▪ 标称频率60hz，277 V
直流控制电路
▪ 标称电压220v
如“5”所述。“设备的保护”，控制电路应设有过流保护装置。(9.1.3)
控制函数通常包括以下内容。
启动函数（9.2.3.2）
机器的启动功能应通过给机器通电来操作。只有当安全功能和/或保护措施到位并可操作时，机器才能启动。
停止功能（9.2.3.3）
停止函数应覆盖相关的启动函数。停止功能分为以下三种停止类别。有必要根据风险评估和/或机器的功能要求选择一种停止类别。
表2：停止分类
| Stop categories | Common name for control | ISO14118 | Description of stop state | Example of stop state |
| 0 | Uncontrolled stop | Stop state | Stop by immediately disconnecting the power of the mechanical actuator | Emergency stop |
| 1 | Controlled stop | Controlled stop where the machine is stopped while the mechanical actuator can use the power, and the power is disconnected after the stop is completed | Reverse phase stop | |
| 2 | Controlled stop with power remaining | Controlled stop where the power is still supplied to the mechanical actuator after the stop is completed. | Hold stop |
操作模式（9.2.3.5）
每台机器根据其类型和用途可以有操作模式（如手动、自动、教学和维护模式）。
如果每种工作模式下的安全措施及其效果不同，则需要一种模式切换装置（如按键开关），可以锁定在应使用模式的每个位置。此外，所选择的模式应清晰可辨。可以使用其他选择方法（例如，访问码）代替模式切换装置，将指定功能的使用限制在独占操作符上。
模式选择本身不能启动机器操作。
使能设备
一种辅助的手动控制装置，用于组合启动控制，使机器只有在装置连续操作时才能启动。
（与其他设备一起启动）。
无线控制（CCS）
使用无线电、红外线等来传递命令和信号的控制装置。由于不存在电缆，因此有必要澄清控制的目标，以避免不知道哪台机器将开始移动的意外危险情况。
此外，如果可以从多个点同时操作机器，则由于另一个人的干预，机器可能无法按操作人员的预期操作，从而对操作人员造成危险情况。因此，需要从单点控制机器的“单点控制”。另外，要避免控制命令和信号通信中断或恢复通信时出现的任何危险情况。
8. 操作员接口
操作界面的控制装置应通过设备的布置、合理的设计和配套的防护措施，最大限度地减少人为失误（因粗心而无法操作）的可能性。为此目的，应考虑人体工程学原则。
执行器的颜色
按钮开关等执行器应按下表进行颜色编码。
| Function | Color to use | Notes |
| START/ON | white, gray, black, green White is most preferred |
Shall not be used: red |
| Emergency stop Emergency switching OFF |
Red
actuator Yellow background |
|
| STOP/OFF | black, gray,
white Black is most preferred |
Shall not be used:
green It is recommended that red is not used near the emergency operation devices |
|
Alternately switchingSTART/ON and STOP/OFF |
white, gray, black | Shall not be used: red, yellow, green |
| Hold to run | white, gray, black | Shall not be used: red, yellow, green |
| Reset | Required: blue, white, gray, black | Shall not be used: green |
| Reset and STOP/OFF | white, gray,
black Black is most preferred |
Shall not be used: green |
| Control in abnormal condition , interruption of an automatic cycle | Yellow |
指示灯颜色
指示灯应根据下表对机器的状况（状态）进行颜色编码。
| Color | Meaning | Description | Action of operator |
| Red | Emergency | Hazardous condition | Immediate response to a hazardous condition (for example, switching OFF the electrical supply of the machine, caution against the hazardous conditionand escape from the machine) |
| Yellow | Abnormal | Abnormal Situation State with imminent danger risk |
Monitoring and/or intervention (for example, execute the intended function again) |
| Blue | Mandatory | Indication of a condition that requires action by the operator | Mandatory action |
| Green | Normal | Normal condition | Optional |
| White | Neutral | Other condition be used whenever doubt exists about the application of red, yellow, green, or blue |
Monitoring |
堆叠指示灯的顺序从上到下依次为红、黄、蓝、绿、白。
9. 控制齿轮的位置、安装和外壳
▪ 对于所有控制装置（控制齿轮）的位置和安装，应考虑以下因素。
▪ 易于访问和维护
▪ 对安装环境或条件的保护
▪ 机器及其相关设备易于操作和维护
实现上述目标的要求如下所示。

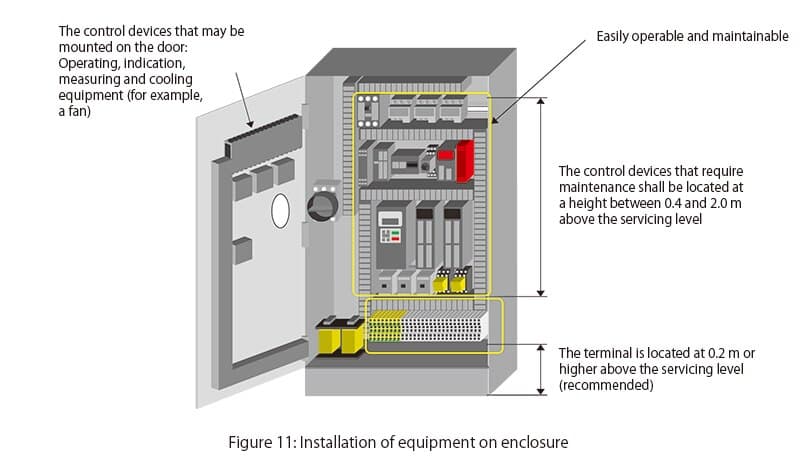

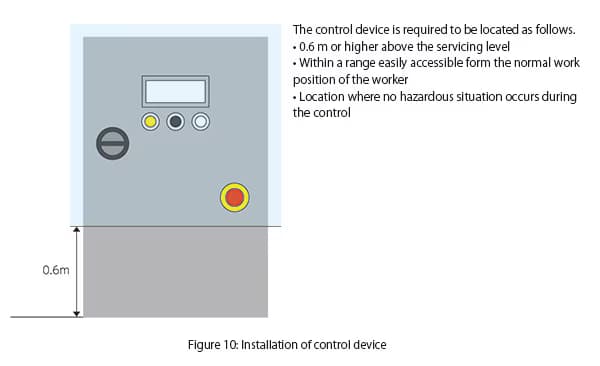

位置和安装（11.2）
▪ 控制装置的所有项目的位置和方向应能使零件在不拆下零件或不拆线的情况下被识别。如果需要检查操作或更换部件，则应能够在不拆卸其他设备或部件的情况下进行检查或更换。
▪ 所有控制齿轮的安装方式应便于控制和维护。
▪ 如果需要特殊工具进行调整、维护或拆卸设备，应提供专用工具。
▪ 需要定期维护或调整的设备应安装在维修水平以上0.4米至2.0米之间的高度。
▪ 接线端子应位于维修层以上至少0.2米或更高的位置，以便于接线。
▪ 除操作、指示、测量和冷却装置外，不得安装在门上或即将拆卸的外壳的检修盖上。
▪ 通过插入式装置连接的控制装置，应单独或组合地通过类型（形状）、标记或参考名称来明确其关联。
要求的外壳规格（11.3,11.4）
▪ 考虑到机器操作地点（即安装位置和物理环境条件）的外部影响，应适当地保护设备免受外部固体和液体的渗透。此外，应提供足够的保护，防止灰尘、冷却剂、锯末等。
▪ 除一些例外情况外，控制装置的外壳应具有至少IP22的防护等级（关于IP防护等级，请参阅第122页的“术语和定义”）。
▪ 用于固定门和盖板的紧固件应该是固定型的。
▪ 外壳窗户的材料应能承受预期的机械应力和化学侵蚀。

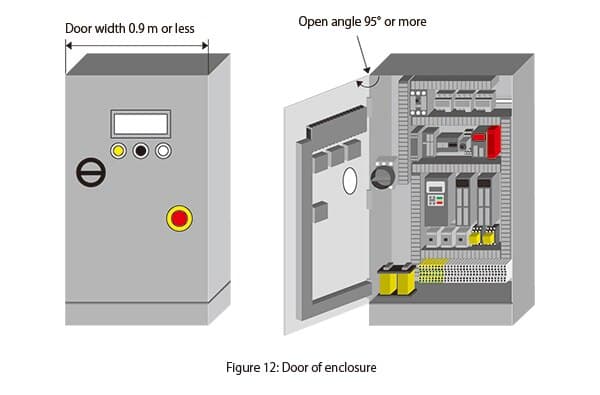

▪ 控制齿轮箱体门（推荐）
- 安装垂直铰链
- 宽度：小于等于0.9 m
- 开启角度：95°或更大
▪ 如果外壳有开口（例如，电缆端口），应采取措施确保设备的所需保护级别。
▪ 电缆引线口应在现场容易打开。
▪ 可在机器内外壳的底部设置适当的开口，以便排出露水。
10. 电缆的选择
导体和电缆应根据使用条件（例如电压、电流、触电保护和电缆密度）、环境温度、是否存在水或腐蚀性物质、机械应力和火灾危险适当选择。
电缆导体
▪ 应使用铜作为导体（12.2）
▪ 为保证所需的强度，截面面积应符合表5 （12.2）
表5：铜导体保持足够机械强度的最小横截面积
| Location | Application | Type of conductor and cable (unit: mm2) | ||||
| Single core | Multi core | |||||
| Flexibility class 5 or 6 | Solid (class 1) or stranded (class 2) | Two core shielded | Two core not shielded | Three or more cores shielded or not | ||
| Wiring outside (protecting) enclosure | Power circuit (fixed) | 1.0 | 1.5 | 0.75 | 0.75 | 0.75 |
| Power circuit (moved frequently) | 1.0 | ー | 0.75 | 0.75 | 0.75 | |
| Control circuit | 1.0 | 1.0 | 0.2 | 0.5 | 0.2 | |
| Data communication | ー | ー | ー | ー | 0.08 | |
| Wiring inside enclosure (a) | Power circuit (fixed) | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
| Control circuit | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
| Data communication | ー | ー | ー | ー | 0.08 | |
a) 个别标准有特殊要求的除外。
电缆绝缘
▪ 电缆和导体绝缘的耐压要求（12.3）
- 超过50v交流或120v直流时，测试电压为2000v交流，测试时间为5分钟
- 对于PELV电路，测试电压为500v AC，持续5分钟
▪ 绝缘的机械强度和厚度应防止绝缘在操作或安装过程中受损（12.3）
▪ 对于绝缘，有必要考虑由于火焰传播特性和有毒或腐蚀性烟雾的发生而产生的危险源（12.3）。
电缆载流能力
▪ 对于电缆的载流能力，考虑如下（12.4）所示的主要依赖因素
▪ 导体截面积（导体电阻）
▪ 绝缘材料(绝缘子的最高允许温度和导热系数
▪ 环境温度（环境温度越高，电流容量越小）
▪ 密度（密度越大，散热越差，电流容量越小）
▪ 绝缘方法
电缆电压降
在正常工作条件下，从供电点到负载的电缆电压降不应超过标称电压的5%。
11. 布线实践
在正常工作条件下，从供电点到负载的电缆电压降不应超过标称电压的5%。
布线要求

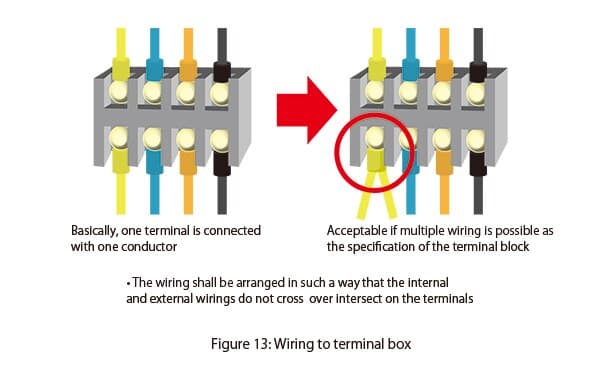

▪ 将一根导体连接到一个端子上（端子设计成与多个导体连接的情况除外）。

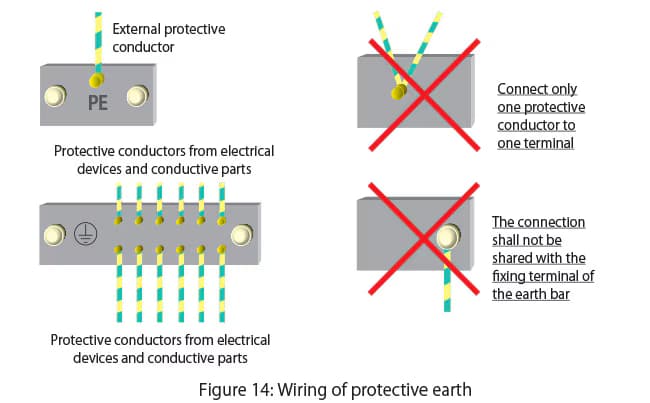

▪ 对于保护导体，只将一根导体连接到一个端子上。

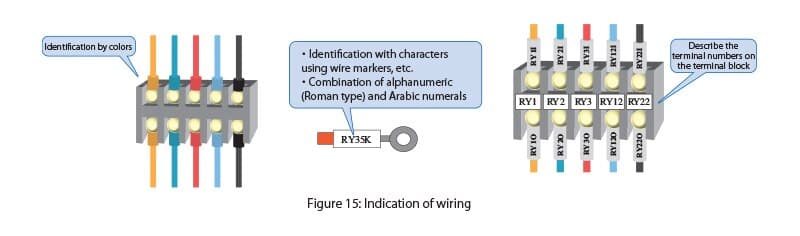

▪ 对端子排的端子，应按技术文件进行标记或标示。
▪ 建议用数字、字母数字、颜色或颜色与数字或字母数字的组合来标识导体。使用数字时，应当使用阿拉伯文；字母应为罗马字母
▪ 如果由于错误连接而存在可能的风险，则应识别导体和端子。
▪ 标识应清晰、耐用，并与安装环境相适应。
▪ 接线盒的接线应使内部和外部接线不交叉在端子上。
▪ 必要时将导体固定在外壳内
▪ 非金属风管应选用阻燃保温材料。
▪ 安装在外壳内的电气设备的接线应从正面修改。如果控制装置连接在外壳的背面，则应提供门或向外打开面板。
▪ 一种柔性导体应使用，用于连接安装在门上或移动部件上的部件。
▪ 不能容纳在管道内的导体和电缆，应适当固定。
▪ 控制电路到外壳外部的接线应通过接线盒或插头插座组合连接。
彩色编码
导体应使用指示或颜色加以识别。
可使用的颜色：黑色、棕色、红色、橙色、黄色、绿色、蓝色（包括浅蓝色）、紫色、灰色、白色、粉色和绿松石色（蓝绿色）
用于供电 | 色彩编码(IEC 60204-1:2005) |
交流电源电路 | 黑色（中性导体建议使用浅蓝色） |
直流电源电路 | 黑色 |
保护导体 | 绿色和黄色的组合 |
交流控制电路 | 红色 |
直流控制电路 | 蓝色 |
除外电路 | 橙色 |
保护导线：除保护导线/保护粘接导线外，不允许使用绿黄组合导线（一种颜色覆盖30%或以上，70%或以下）。
上述接线颜色的情况可能不被观察到
▪ 购买时已完成内部布线的单个设备。当没有指定颜色的绝缘子时。
▪ 当多芯电缆与“黄绿”组合以外的颜色使用时。
12. 警告标志
警告标志、铭牌、标志和标识牌应具有足够的耐久性，以承受所涉及的物理环境。(16.1)
对于有触电危险的内置电气设备的外壳，应在右侧显示图形符号。
有必要考虑由于产生热量的电气设备组件而产生热表面的风险。人员可能接触到的部件的温度不得超过ISO 13732-1要求的极限值。
对于可能超过极限值的部件，应采取防止意外接触的保护措施或在右侧显示图形符号。
13. 技术文档
设施中使用的铭牌所需的信息
▪ 供应商名称或商标
▪ 认证标志或当地或地区法律要求的其他标志。
▪ 类型名称或型号，如适用
▪ 序列号（如适用）
▪ 主要文件编号（见IEC 62023）
▪ 额定电压，相数和频率（如果是交流），以及每个输入电源的满载电流
应提供以下技术文件
a) 当提供多个文件时，应提供一个电气设备整体的主要文件，列出与电气设备相关的补充文件。
b) 电气设备标识（见16.4）
c) 包括以下关于安装和安装的信息
▪ 说明电气设备的安装和安装以及与电源（如适用，其他电源）的连接
▪ 各电源电气设备的短路额定电流
▪ 额定电压，相数和频率（交流），接地系统类型（TT， TN， IT），以及每个输入电源的满载电流
▪ 与每个输入电源相关的供电附加条件（例如，最大供电阻抗、漏电流）
▪ 移动或维修电气设备所需的空间
▪ 安装要求，如果有必要确保冷却装置不受损
▪ 环境限制（例如，照明、振动、EMC环境和空气污染物）
▪ 必要时，功能限制（例如，启动峰值电流和允许电压降）
▪ 与安装电气设备所需的电磁兼容性有关的预防措施
d) 将机器附近（例如2.5米范围内）同时可接近的非导电性部件连接到保护键合电路的说明，例如
▪ 金属管道
▪ 栅栏
▪ 梯
▪ 扶手
e) 有关职能和运作的信息，包括以下内容（如有必要）
电气设备结构概览（如结构图或总览图）
▪ 为预期用途而进行的编程或配置的程序
▪ 意外停止后重新启动的过程
▪ 操作程序
f) 电气设备的维护信息，包括以下内容（如有必要）
▪ 功能测试的频率和方法
▪ 安全维护程序、中断安全功能和/或保护措施的程序说明（见9.3.6）
▪ 调整、修理和预防性维护的频率和方法指南
▪ 更换电气设备的互连细节（例如，电路图和/或连接表）
▪ 所需特殊设备或工具的信息
▪ 备件信息
▪ 关于可能存在的剩余风险的信息，特殊培训的必要性描述，以及必要时个人防护装备的规格
▪ 说明在适用的情况下，只有电工和电业工人才能使用钥匙或工具。
▪ 设置（dip开关，可编程参数值等）
